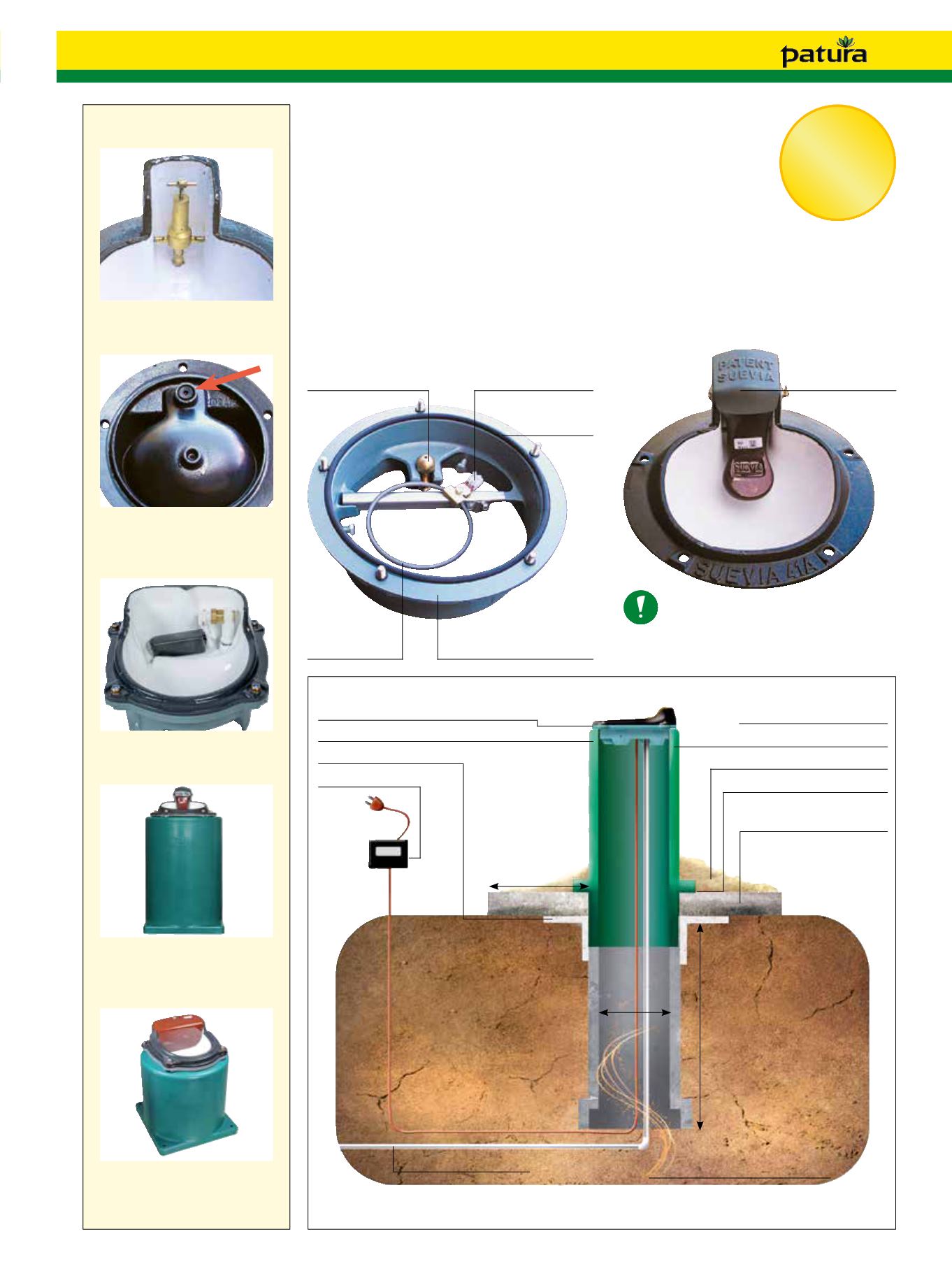

B160
30 cm
Perfektnosť v detaile
• Montáž na betónové rúry s vnútorným priemerom 30 cm resp.
na plastové izolované potrubia:
Model 41A, misková napájačka s jazykom
Model 43A, misková napájačka s plavákovým ventilom
• Montáž na stenu, alebo rúrky: Model 46 s rúrkovým ventilom
• Pripojenie Mod. 41A /43A je 1/2" - Mod. 46 je 1/2" alebo 3/4"
• Odporový ohrev 80 W (Mod. 41A/43A/46) alebo 180 W (Mod. 41A/43A)
• Transformátory a termostaty sa k napájačkám objednávajú zvlášť
• Pri mod. 46 je možné aplikovať na prívodné vedenie k miskovej napájačke
špeciálny vyhrievací káblel (2,00 m dĺžky).
Vyhrievané miskové napájačky
Špeciálny ventil od 0,5 do
8 bar
Dno modelu 41A s
automaticky tesniacou guľovou
prírubou
Model 43 A s plavákovým
ventilom
Odporúčame:
ovládanie
pomocou
termostatu
Napájacia technika - Vyhrievané miskové napájačky
Vzduchotesné ukončenie
Izolované potrubie
Izolácia (mimo dodávky)
Transformátor
Miskové napájačky
mod. 41A/43A
PU-penová izolácia
Podstielka
Vzduchotesné ukončenie
Podstavec
(cca. 15 cm hrubý)
Náhľad v reze: Montáž izolovaného potrubia
Upozornenie: Potrubie v najspodnejšej časti by nemalo byť izolované v časti, kde má kontakt so zemou.
Pripájací kábel
k transformátoru
Prívod vody
Nezámrzná
hĺbka + 30 cm
30 cm Ø
Prestup tepla
z pôdy,
preto dno nezabetónujte
Vyhrievacia
špirála
Samotesniaca
guľová príruba
Pripojenie pre
transformátor
Tesnenie
Liatinová
obruba pre montáž
izolovaného potrubia
24 V prívodné vedenie nechajte čo
najkratšie !
Chráňte vodovodné rozvody a vyhrie-
vacie vedenia pred poškodením !
Odnímateľný
vrchný diel
Model 41A s izolovaným
potrubím
Model 43A s izolovaným
potrubím
